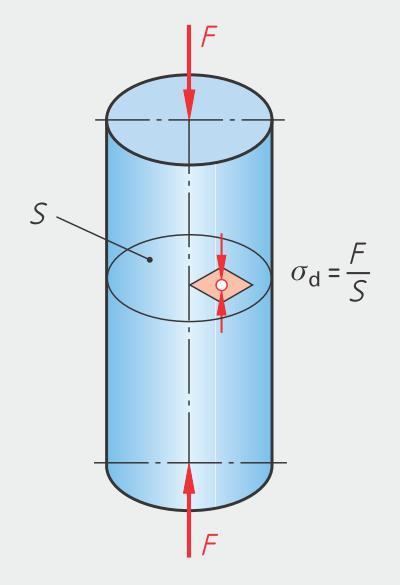

Wie groß ist die vorhandene Druckkraft F_d ?

Wie groß ist die Querschnittsfläche S des Bauteils?

Wie groß ist die Quetschgrenze σ_dF ?
(⇨ siehe Tabelle)

Wie groß ist die Sicherheitszahl ν ?
(für zähe Werkstoffe − Stahl)

Zähe Werkstoffe  (Spröde Werkstoffe − s.u.)

Die vorhandene Druckspannung beträgt:  σ_d = 4.0 N/mm²
Die zulässige Druckspannung beträgt:  σ_{d zul} = 156.6 N/mm²

Die zulässige Druckkraft beträgt:  F_zul = 46999 N

Wie groß ist die vorhandene Zug-/Druckkraft F ?

Wie groß ist die Querschnittsfläche S des Bauteils?

Wie groß ist die Zugfestigkeit R_m ?
(⇨ siehe Tabelle)

Wie groß ist die Sicherheitszahl ν ?
(spröde Werkstoffe − Guss)

Spröde Werkstoffe

Die vorhandene Druckspannung beträgt:  σ_d = 4.0 N/mm²
Die zulässige Druckspannung beträgt:  σ_{d zul} = 480.0 N/mm²

Die zulässige Druckkraft beträgt:  F_zul = 144000 N
