Zugspannung berechnen − online

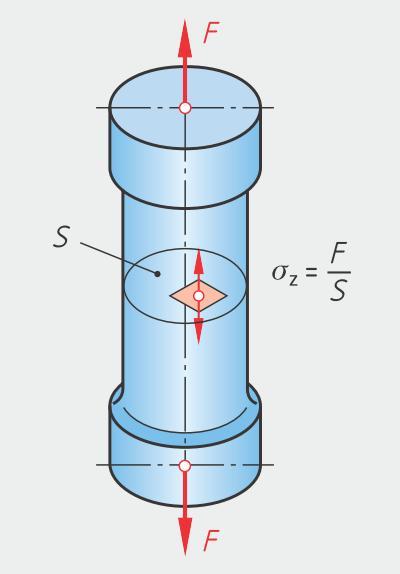

Zugspannung

⇨ Zähe Werkstoffe (Stahl) berechnen
⇨ Spröde Werkstoffe (Guss) berechnen
⇨ Streckgrenze, Zugfestigkeit (Tabelle)

Die Berechnung der zulässigen Spannung gilt nur für statische Belastung (Belastungsfall I).

Tipp: Du kannst gleichzeitig zähe und spröde Werkstoffe miteinander vergleichen.

Zähe Werkstoffe (Stahl)

Wie groß ist die vorhandene Zugkraft F_z ?

Wie groß ist die Querschnittsfläche S des Bauteils?

mm²

Wie groß ist die Streckgrenze R_e ?
(⇨ siehe Tabelle)

N/mm²

Wie groß ist die Sicherheitszahl ν ?
(für zähe Werkstoffe − Stahl)

(1.2 ... 1.8)

Zähe Werkstoffe (Spröde Werkstoffe − s.u.)

Die vorhandene Zugspannung beträgt: σ_z = 4.0 N/mm²
Die zulässige Zugspannung beträgt: σ_{z zul} = 156.6 N/mm²

Die zulässige Zugkraft beträgt: F_zul = 46999 N

Seitenanfang ⇧

Spröde Werkstoffe (gehärteter Stahl, Guss)

Wie groß ist die vorhandene Zugkraft F ?

Wie groß ist die Querschnittsfläche S des Bauteils?

mm²

Wie groß ist die Zugfestigkeit R_m ?
(⇨ siehe Tabelle)

N/mm²

Wie groß ist die Sicherheitszahl ν ?
(spröde Werkstoffe − Guss)

(2.0 ... 4.0)

Spröde Werkstoffe

Die vorhandene Zugspannung beträgt: σ_z = 4.0 N/mm²
Die zulässige Zugspannung beträgt: σ_{z zul} = 120.0 N/mm²

Die zulässige Zugkraft beträgt: F_zul = 36000 N

Seitenanfang ⇧

Streckgrenze, Zugfestigkeit

R_e für zähe Werkstoffe, R_m für spröde Werkstoffe

Werkstoff	Werk- stoff- Nr.	Streck- grenze N/mm²	Zug- festigkeit N/mm²
Kurzname	WKN	R_e	R_m
S235JR (St 37-2)	1.0037	235	360
S235J2	1.0117	235	360
S275JR (St 44-2)	1.0044	275	430
S275J2	1.0145	275	430
S355JR	1.0045	355	510
S355J2G3 (St 52-3)	1.0570
S355J2	1.0577	355	510
S355k2	1.0596	355	510
S450J0	1.0590	450	550
E295 (St 50-2)	1.0050	295	490
E335 (St 60-2)	1.0060	335	590
S235JRH (Hohlprofil)	1.0039	235	360
S275J0H (Hohlprofil)	1.0149	275	410
S275J2H (Hohlprofil)	1.0138	275	410
S355J0H (Hohlprofil)	1.0547	355	470
S355J2H (Hohlprofil)	1.0576	355	470

⇨ zum Eingabefeld R_e ⇨ zum Eingabefeld R_m

Seitenanfang ⇧
